Kapalı genleşme tankı hesabı tankların kullanım alanı planlaması için önemldir. Isıtma ve soğutma sistemlerinde sıvı hacmindeki değişiklikleri dengelemek için kullanılan önemli bileşenlerdir. Bu tankların doğru şekilde boyutlandırılması, sistemin verimli ve güvenli çalışmasını sağlamak açısından kritik bir öneme sahiptir.
Sitemize üye olun.
Sorularınızı uzmanlarımıza sorun.
Konu açın sorunuzu yöneltin.
Kısa sürede çözüme ulaşın. !!!
Giriş yaptıktan sonra hidrofor forumunu ziyaret edin.
Problem Kampa Forumlarında kısa sürede çözüme ulaşır.

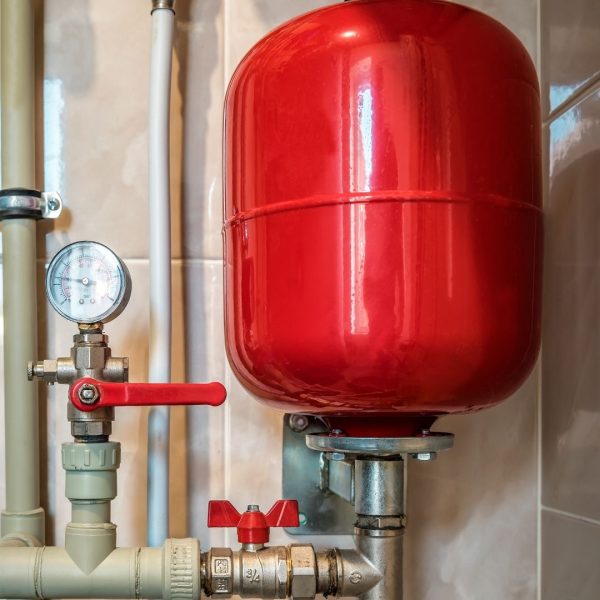

Kapalı Genleşme Tankı Nedir?
Kapalı genleşme tankı, ısıtma ve soğutma sistemlerinde suyun ısınması veya soğuması sonucu hacminde meydana gelen değişimleri dengelemek için kullanılır. Basınçlı kaplar kategorisine giren bu tanklar, suyun genleşmesi sonucu oluşan fazla hacmi alarak sistemin zarar görmesini önler.

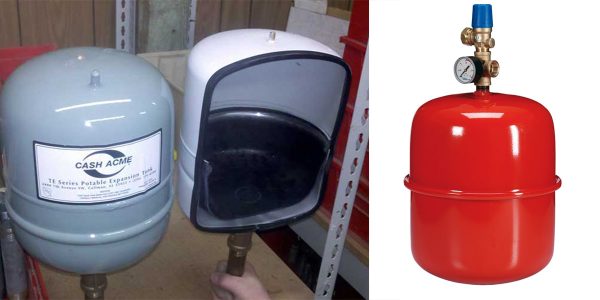

Kapalı Genleşme Tanklarının Özellikleri
- Basınca Dayanıklı Gövde: Kapalı genleşme tankları, sistem basıncına dayanıklı olacak şekilde üretilmiştir.
- Ön Şarjlı Diyafram veya Membran: Tank içinde su ve hava arasında bir diyafram veya membran bulunur. Bu yapı, su ile havanın karışmasını önleyerek daha verimli bir çalışma sağlar.
- Korozyona Dayanıklılık: Genellikle paslanmaz çelik veya korozyona dayanıklı kaplamalar ile üretilir.
- Farklı Kapasitelerde Üretim: Sistemin ihtiyacına göre farklı hacimlerde üretilmektedir.
- Bakım Kolaylığı: Uzun ömürlü ve düşük bakım gereksinimi ile sistem performansını korur.
- Statik Basınca Uygun Ön Şarj Ayarı: Tankın ön şarj basıncı, sistemin statik basıncına uygun olacak şekilde ayarlanabilir.
Kapalı Genleşme Tanklarında Bakım Nasıl Yapılır?
- Basınç Kontrolü: Tankın ön şarj basıncı düzenli aralıklarla kontrol edilmelidir.
- Diyafram veya Membran Durumu: Tank içinde bulunan membranın sağlam olup olmadığı periyodik olarak incelenmelidir.
- Sızıntı Kontrolü: Tank bağlantılarında veya gövdesinde herhangi bir sızıntı olup olmadığı denetlenmelidir.
- Korozyon Kontrolü: Tankın dış yüzeyinde veya iç kaplamasında paslanma olup olmadığı kontrol edilmelidir.
- Bağlantı Elemanlarının Kontrolü: Tankın bağlantı noktalarının sağlam olduğundan emin olunmalıdır.
Hidrofor Genleşme Tankı Hesabı
Hidrofor sistemlerinde genleşme tankları, su basıncını dengelemek ve pompanın sık devreye girip çıkmasını önlemek için kullanılır. Hidrofor genleşme tankı hesabı şu parametreler dikkate alınarak yapılır:
- Sistem Debisi (Q): Su kullanım miktarı (L/dk veya m³/saat).
- Pompa Çalışma Basıncı (P_ç): Hidrofor sisteminin maksimum basıncı (bar).
- Başlangıç Basıncı (P_i): Genleşme tankındaki ön şarj basıncı.
- Depolama Kapasitesi (V_t): Hidrofor genleşme tankı hacmi.
Hidrofor genleşme tankı hesabı hacmi aşağıdaki formüle göre hesaplanır:
Bu formülde:
- V_t: Hidrofor genleşme tankı hacmi (litre)
- Q: Hidrofor sistemindeki su tüketimi (litre/dakika)
- T: Pompa bekleme süresi (dakika)
- P_i: Tankın ön şarj basıncı (bar)
- P_ç: Pompa çalışma basıncı (bar)
Hidrofor sistemlerinde doğru genleşme tankı seçimi, pompanın daha az çalışmasını sağlayarak sistem ömrünü uzatır ve enerji tasarrufu sağlar.
Litreye Göre Ağırlık Bilgileri
| Tank Kapasitesi (Litre) | Boş Ağırlık (kg) | Su Dolu Ağırlık (kg) |
|---|---|---|
| 10 | 5 | 15 |
| 25 | 8 | 33 |
| 50 | 12 | 62 |
| 100 | 18 | 118 |
Litreye Göre Bar Aralıkları
| Tank Kapasitesi (Litre) | Minimum Basınç (bar) | Maksimum Basınç (bar) |
| 10 | 1.0 | 3.0 |
| 25 | 1.2 | 4.0 |
| 50 | 1.5 | 5.0 |
| 100 | 2.0 | 6.0 |
Pompa Gücüne Göre Genleşme Tankı Basınçları
| Pompa Gücü (kW) | Minimum Basınç (bar) | Maksimum Basınç (bar) |
| 0.5 | 1.0 | 3.0 |
| 1.0 | 1.5 | 4.0 |
| 1.5 | 2.0 | 5.0 |
| 2.0 | 2.5 | 6.0 |
| 3.0 | 3.0 | 7.0 |
| 4.0 | 3.5 | 8.0 |
| 5.5 | 4.0 | 9.0 |
| 7.5 | 4.5 | 10.0 |
Kapalı Genleşme Tankı Hesabı İçin Gerekli Parametreler
Kapalı genleşme tankı hesabı yapılırken aşağıdaki parametreler dikkate alınmalıdır:
- Sistemdeki Toplam Su Hacmi (V_s): Isıtma veya soğutma sisteminde dolaşan toplam su miktarıdır.
- Genleşme Katsayısı (e): Su sıcaklığa bağlı olarak genleşir. Genleşme katsayısı, sıcaklık farkına göre belirlenir.
- Başlangıç Basıncı (P_i): Kapalı genleşme tankının ilk dolum basıncıdır.
- Maksimum Çalışma Basıncı (P_m): Sistemin maksimum çalışma basıncıdır.
- Tankın Ön Şarj Basıncı (P_0): Genellikle statik basınca eşittir.
Kapalı Genleşme Tankı Hesabı Hacim Hesaplaması
Genleşme tankı hesabı hacmi (V_t) aşağıdaki formül ile hesaplanır:
Vt=Vs×e1−(PiPm)V_t = \frac{V_s \times e}{1 – \left(\frac{P_i}{P_m}\right)}
Bu formülde:
- V_t: Genleşme tankı hacmi (litre)
- V_s: Sistem su hacmi (litre)
- e: Su genleşme katsayısı
- P_i: Başlangıç basıncı (bar)
- P_m: Maksimum çalışma basıncı (bar)
Örnek bir hesaplama yapmak gerekirse:
- Sistemde dolaşan su miktarı: 500 litre
- Genleşme katsayısı: 0.04 (örnek sıcaklık farkına göre)
- Başlangıç basıncı: 1.5 bar
- Maksimum çalışma basıncı: 3 bar
Vt=500×0.041−(1.53)V_t = \frac{500 \times 0.04}{1 – \left(\frac{1.5}{3}\right)}
Vt=201−0.5=200.5=40 litreV_t = \frac{20}{1 – 0.5} = \frac{20}{0.5} = 40 \text{ litre}
Bu durumda, 40 litrelik bir kapalı genleşme tankı kullanılması gerekmektedir.
Kapalı Genleşme Tankı Seçiminde Dikkat Edilmesi Gerekenler
- Malzeme Kalitesi: Tankın iç kaplaması korozyona karşı dayanıklı olmalıdır.
- Maksimum Basınç Dayanımı: Sistem basıncına uygun maksimum dayanım değerine sahip olmalıdır.
- Ön Şarj Basıncı Ayarı: Tankın ön şarj basıncı, sistemin statik basıncına uygun şekilde ayarlanmalıdır.
- Montaj Konumu: Tankın montajı, sistemin güvenli çalışmasını sağlayacak şekilde yapılmalıdır.
Sonuç
Kapalı genleşme tankı hesabı, ısıtma ve soğutma sistemlerinin güvenli ve verimli çalışması için oldukça önemlidir. Yanlış boyutlandırma, sistemde basınç dengesizliği ve ekipman arızalarına yol açabilir. Bu nedenle, hesaplamaların doğru şekilde yapılması ve uygun tankın seçilmesi gerekmektedir.
Hidrofor genleşme tankı fiyatları için tıklayınız. Genleşme tankı konusunda detay bilgi için tıklayınız.
