Endüstriyel tesislerde veya günlük uygulamalarda akışkana göre pompa seçiminin temelini, transfer edilecek akışkanın fiziksel ve kimyasal karakteri oluşturur. Sektörde yaşanan pompa arızalarının ve verim kayıplarının çok büyük bir kısmı, akışkanın yapısına uygun olmayan yanlış pompa tipi veya malzeme seçiminden kaynaklanır.
İçindekiler
Bu rehberde; su benzeri ince sıvılardan yoğun ballara, aşındırıcı asitlerden katı parçacıklı atık sulara kadar farklı akışkan türlerine göre doğru pompa seçimi kriterlerini tüm teknik detayları, formülleri ve reolojik analizleriyle inceliyoruz.
1. Su ve Su Benzeri İnce Akışkanlar (Düşük Viskoziteli Sıvılar)
Akışkan Türleri: Temiz su, içme suyu, alkol, solventler, glikol karışımları ve hafif mineral yağlar.
Bu tarz sıvılar Newton tipi akışkanlar olarak adlandırılır. Akmaya karşı dirençleri (viskoziteleri) düşüktür (genellikle 1 ila 100 cSt arası) ve uygulanan kuvvete ya da kayma hızına bağlı olarak akışkanlık özellikleri değişmez.
- En Uygun Pompa Tipi: Santrifüj (Kinetik) Pompalar.
- Akışkana göre pompa seçimi nedeni: Temiz ve akışkanlığı yüksek sıvılarda santrifüj pompalar en yüksek hidrolik verimi (%80+) ve en düşük ilk yatırım ile işletme maliyetini sunar. Sıvıyı yüksek hızda dönen bir çark yardımıyla merkezkaç kuvvetiyle taşır. Viskozite 100-150 cSt değerini aşmadığı sürece bu pompalar maksimum verimle çalışır.
- Tasarım ve Çark Seçimi: Sıvı temiz ve partikülsüz olduğu için kapalı çark (enclosed impeller) tasarımı seçilmelidir. Çark kanatları arasındaki dar tolerans, sıvının geri kaçmasını önleyerek maksimum basınç ve debi performansı sağlar.
- Malzeme Metalurjisi: pH değeri 6-9 arasında olan nötr sular için standart döküm demir (GG25 / GGG40) gövde yeterlidir. Ancak demineralize sular veya hafif agresif solventler için AISI 304 veya AISI 316 paslanmaz çelik tercih edilmelidir.
En Uygun Pompa Tipi: Santrifüj (Kinetik) Pompalar.
2. Kalın, Yoğun ve Yapışkan Akışkanlar (Yüksek Viskoziteli Sıvılar)
Akışkan Türleri: Bal, çikolata, krem, şampuan, tutkal, reçine, polimerler, fuel-oil ve kalın motor yağları.
Bu sıvılar kalın ve ağır yapılara sahiptir (100 cSt ile 1.000.000 cSt arası viskozite). Santrifüj pompalar bu yoğunluktaki sıvıları döndüremez; çark sıvıyı sadece kendi etrafında fırfır gibi çevirir, motor aşırı yüklenir, hat basıncı düşer ve kavitasyon oluşur. Bu gruptaki akışkanları seçerken reolojik davranışlarına dikkat edilmelidir:
- Dilatant (Genişleyen) Sıvılar: Karıştırıldıkça veya kuvvete maruz kaldıkça kalınlaşan sıvılardır (Örn: Nişasta bazlı süspansiyonlar). Bu sıvılarda düşük devirli Hava Diyaframlı (AODD) veya İlerici Boşluklu (Mono) Pompalar kullanılmalı, yüksek hızlı pompalardan kaçınılmalıdır.
- Psödoplastik (Kayma ile İnceşen) Sıvılar: Kuvvete maruz kaldıkça akışkanlığı artan sıvılardır (Örn: Ketçap, boyalar, şampuan). Bu sıvılar pompa içinde hareket ettikçe inceldiği için Dişli veya Loblu Pompalar oldukça verimlidir.
- Tiksotropik Sıvılar: Zamanla ve çalkalandıkça incelen sıvılardır (Örn: Matbaa mürekkepleri). Loblu ve Peristaltik Pompalar bu yapıyı bozmadan transfer edebilir.

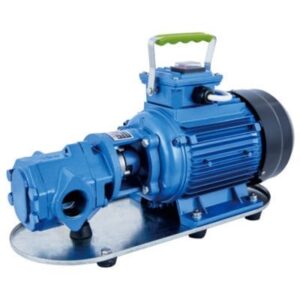

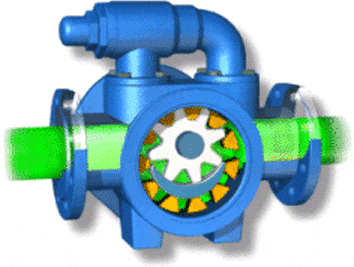

- En Uygun Pompa Tipi: Pozitif Deplasmanlı Pompalar (İçten/Dıştan Dişli, Loblu, Mono/İlerici Boşluklu Pompalar).
- Akışkana göre pompa seçimi nedeni: Bu pompalar, her dönüş hareketinde sabit bir sıvı hacmini mekanik olarak hapsedip çıkışa doğru zorla iter. Sıvı ne kadar kalın olursa, pompanın iç toleranslarındaki sızdırmazlığı ve transfer verimi o kadar artar.
- Seçim Kriteri: Gıda ürünleri (bal, çikolata, krema) için loblu veya mono pompalar tercih edilmelidir çünkü bu pompalar ürünün moleküler yapısını ezmeden, hassas bir şekilde transfer eder. Ayrıca gıda uyumu için ıslak yüzeyler AISI 316L paslanmaz çelik olmalıdır. Endüstriyel yağlar, yakıtlar ve polimerler için ise içten veya dıştan dişli pompalar en dayanıklı ve kararlı çözümdür.
- Önemli Mühendislik Detayı (Ceketli Gövde): Çikolata, zift veya çikolata gibi akışkanlar soğuduklarında donar veya aşırı katılaşır. Bu yüzden bu sıvıların pompalarında gövdeyi sıcak su veya buharla ısıtan ısıtma ceketli (cidarlı) gövde tasarımı seçilmelidir. Pompa çalıştırılmadan önce sıvı eritilerek akışkan hale getirilmelidir.
En Uygun Pompa Tipi: Dişli Pompalar, Loblu veya Mono Pompalar.
3. Aşındırıcı Asitler ve Agresif Kimyasal Akışkanlar
Akışkan Türleri: Sülfürik asit, hidroklorik asit, nitrik asit, sodyum hidroksit (kostik), hidroflorik asit ve çamaşır suyu gibi korozif maddeler.
Bu akışkanlarda temel amaç pompanın mekanik performansından ziyade, kimyasalın pompayı eritmesini, delmesini veya çevreye sızmasını önlemektir. Yanlış malzeme seçimi elektrokimyasal korozyona, oyuklaşmaya (pitting) veya stres korozyonu çatlamasına yol açar.
- En Uygun Pompa Tipi: Floropolimer/Plastik Gövdeli Manyetik Kaplinli Pompalar veya Hava Diyaframlı (AODD) Pompalar.
- Akışkana göre pompa seçimi nedeni: Güçlü asitler metalleri (çoğu zaman paslanmaz çeliği bile) hızla korozyona uğratır. Örneğin hidroklorik asit paslanmaz çeliği çok kısa sürede deler. Bu yüzden sıvıya temas eden yüzeylerin mühendislik plastiklerinden üretilmesi gerekir.
- Sızdırmazlık ve Malzeme Seçimi: Sızıntı riskinin ölümcül veya çevreye zararlı olduğu kimyasallarda mil sızdırmazlık salmastrasını tamamen ortadan kaldıran Manyetik Kaplinli (Salmastrasız – Sealless) pompalar zorunludur. Motor gücü dış ve iç mıknatıslar vasıtasıyla kapalı bir gövde ardına aktarılır, böylece sızıntı ihtimali sıfıra indirilir.
- PP (Polipropilen): Orta güçteki asitler ve bazlar için ekonomik çözümdür (Maksimum 60°C).
- PVDF (Poliviniliden Florür): Çok güçlü ve yoğun asitler, yüksek sıcaklıklı kimyasallar için idealdir (Maksimum 100-110°C).
- PTFE (Teflon) / PFA: Neredeyse tüm agresif kimyasallara tam dirençlidir. Genellikle içi PTFE kaplanmış döküm gövdeli pompalar şeklinde kullanılır.
- Alternatif (AODD): Elektrik motoru yerine basınçlı hava ile çalışan Hava Diyaframlı (AODD) pompalar, hem plastik gövde seçenekleri hem de doğası gereği salmastrasız olmaları nedeniyle kimyasal havuzlarından transferde ve varil boşaltmada son derece güvenlidir.
En Uygun Pompa Tipi: Manyetik Kaplinli Kimyasal Pompaları veya Havalı Diyaframlı Pompalar.
4. Katı Parçacıklı, Çamurlu ve Atık Su Akışkanları
Akışkan Türleri: Kanalizasyon suları, foseptik, inşaat ve sondaj çamurları, kâğıt hamuru, mermer atık suları, kireç sütü ve nehir suları.
Sıvının içinde taş, kum, lif, bez parçası veya metal tozları gibi katı partiküller bulunur. Dar toleranslı standart pompalar bu parçacıklar yüzünden anında tıkanır, kilitlenir veya çarkları aşınarak kullanılmaz hale gelir.
- En Uygun Pompa Tipi: Açık Çarklı Vorteks Pompalar, Aşınmaya Dayanıklı Slurry (Bulamaç) Pompaları veya Öğütücülü / Bıçaklı Dalgıç Pompalar.
- Akışkana göre pompa seçimi nedeni:
- Vorteks (Girdap) Çarklı Pompalar: Sıvıyı doğrudan çarkın dar kanatçıklarının içinden geçirmek yerine, gövde içinde güçlü bir girdap akımı yaratarak katı parçaları çarka değdirmeden uzağa fırlatır. Tıkanma riskini sıfıra indirir.
- Öğütücülü / Bıçaklı Pompalar: Giriş ağzında dönen paslanmaz çelik bıçaklar yer alır. Sıvı içindeki bez, lif, plastik ve katı malzemeleri mekanik olarak parçalayarak küçük parçalara böler ve borulardan rahatça geçmesini sağlar. Foseptik ve kanalizasyon hatlarında standarttır.
- Slurry / Bulamaç Pompaları: Maden tesislerinde, yoğun kum ve mermer çamurlarında katıların zımpara etkisi (abrazyon) yaratmasını önlemek için yüksek kromlu beyaz döküm demir (Hi-Cr) eller veya kalın kauçuk kaplı gövde ve çark tasarımına sahiptir.
- Kritik Seçim Kriteri (Katı Parça Geçiş Çapı): Sıvı içindeki maksimum katı parça boyutu (partikül çapı) milimetrik olarak bilinmelidir. Seçilecek pompanın katalog değerindeki “katı parça geçiş çapı” (solid passage) bu boyuttan büyük olmalıdır.
En Uygun Pompa Tipi: Açık Çarklı Vorteks Pompalar veya Bıçaklı Drenaj Dalgıç Pompa modelleri.
5. Hassas, Kesme Hassasiyeti Olan ve Dozajlanması Gereken Akışkanlar
Akışkan Türleri: Klor, asit dozaj kimyasalları, laboratuvar reaktifleri, ilaç hammaddeleri, flokulantlar (polielektrolit), süt ve canlı kültürler, meyve parçacıklı yoğurt veya zeytin gibi gıdalar.
Bu akışkanların transferinde iki temel amaç vardır: Ya sıvının fiziksel yapısını/moleküllerini yüksek hızla bozmamak (kesme hassasiyeti – shear sensitivity) ya da çok hassas ve ölçülebilir miktarda (mililitre seviyesinde) sürekli akış sağlamaktır.
- En Uygun Pompa Tipi: Peristaltik (Hortum) Pompalar, Diyaframlı Dozaj Pompaları veya Esnek Kanatlı (Flexible Impeller) Pompalar.
- Akışkana göre pompa seçimi nedeni:
- Peristaltik Pompalar: Sıvı sadece esnek bir hortumun içinden geçer; pompanın mekanik hiçbir metal parçasına temas etmez. Döner bir pabucun veya silindirin hortumu dışarıdan sıkıştırmasıyla sıvı ilerler. Bu sayede hem tam sızdırmazlık sağlanır hem de hassas moleküler yapılar (Örn: Kan, canlı hücreler, polimer zincirleri) zarar görmez.
- Dozaj Pompaları: Ayarlanabilir strok boyu veya strok sayısı ile saatte tam olarak istenen litrede kimyasalı sisteme basar. Arıtma tesislerinde klorlama veya pH dengeleme için vazgeçilmezdir.
- Esnek Kanatlı Pompalar: Kauçuk kanatçıkları sayesinde sıvı içindeki zeytin, bezelye, meyve parçacıkları gibi katıları ezmeden, fiziksel formunu bozmadan bir noktadan diğerine taşır.
En Uygun Pompa Tipi: Peristaltik Pompalar veya Dozaj Pompaları.
6. Uçucu, Sıcak ve Gazlaşma Eğilimi Olan Akışkanlar
Akışkan Türleri: Benzin, tiner, LPG, solventler, kızgın yağ ve yüksek sıcaklıklı buhar kondensi.
Bu akışkanların ortak özelliği, sıcaklıklarının yüksek olması veya oda sıcaklığında bile buharlaşma basınçlarının çok yüksek (uçucu) olmasıdır. Pompa içinde yerel basınç düştüğü an sıvı kaynamaya başlar, gaz kabarcıkları oluşur ve çarkı mikroskobik patlamalarla aşındıran Kavitasyon olayı meydana gelir.
- En Uygun Pompa Tipi: Düşük NPSH’lı Santrifüj Pompalar, Kademeli Türbin Pompalar veya Sıvı Halkalı Pompalar.
- Güvenlik ve Sızdırmazlık (Ex-Proof): Yanıcı ve patlayıcı olan akaryakıt, benzin ve solvent transferinde kullanılacak tüm elektrik motorları mutlaka Ex-proof (ATEX sertifikalı, patlamaya dayanıklı) olmak zorundadır. Sızıntıyı önlemek için çiftli mekanik salmastra (double seal) veya manyetik kaplin kullanılmalıdır.
- NPSH Yönetimi: Kavitasyonu önlemek için sistemin sağladığı basınç (NPSH Mevcut), pompanın çalışmak için istediği minimum basınçtan (NPSH Gerekli) her zaman büyük olmalıdır. Uçucu sıvılarda buharlaşma basıncı çok yüksek olduğundan, pompanın emiş yapacağı mesafe minimumda tutulmalı, mümkünse pompa sıvının seviyesinden daha aşağıya yerleştirilmelidir (pozitif emiş avantajı).
En Uygun Pompa Tipi: Düşük NPSH’lı Sistemler veya Yüksek Isıya Dayanıklı Sıcak Su Pompaları.
📈 Özet Akışkan – Akışkana Göre Pompa Seçimi Matrisi
DERECELENDİRME: (A) Mükemmel (B) İyi (C) Zayıf (X) Tavsiye Edilmez (Boş) Veri Yok
Veriler % konsantrasyonu ve/veya sıcaklık ºF ile sınırlı olarak gösterilmiştir. Gösterilmeyen sıcaklık ortam sıcaklığıdır. 70 ºF(21 ºC)
| KİMYASAL FORMÜL | ELASTOMERLER | METALLER | PLASTİKLER | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| POLİÜRETAN | NEOPREN | BUNA-N | E.P.D.M | VİTON(FKM) | PTFE(TEFLON) | SANTOPREN | ALÜMİNYUM | DÖKME DEMİR | PASLANMAZ ÇELİK | POLİPROPİLEN | PVDF | |
| Ethyl (Ethanol) CH3CH2OH | X | A | A | B | A | B | B | B | A | A100° | A | |
| Brine(Sodium Chloride) Salt Water | A | B | A | A | A | A | X | A | A | A | ||
| Calcium Sulfate (Gypsum) CaSO4 | B | A | A | A | A | A | A | C | %10B | A | X | |
| Citric Acid C6H8O7·H2O | A | A | B | A | A | A | B | X | %30A | B | A250º | |
| Formic Acid HCOOH | X | B | C | B | C | A | A | X | X | C | A70º | A |
| Honey | A | A | A | A | A | A | A | |||||
| Hydrobromic Acid HBr | X | C | X | A | A | A | B | A | A | A | B | A |
| Hydrochloric Acid 10% (Muratic) HCl | B | B | B | A | A | A | A | X | C | X | A | A |
| Hydrochloric Acid 20% (Muratic) HCl | B | B | B | A | A | A | A | X | C | X | A | A |
| Hydrochloric Acid 30% (Conc.) HCl | X | C | C | A | B | A | X | X | X | B | A | |
| Hydrogen Peroxide – 3% H2O2 | B | B | B | A | A | A | A | A | A | |||
| Hydrogen Peroxide – 10% H2O2 | C | C | B | A | A | A | B | A | A | A | ||
| Hydrogen Peroxide – 30% H2O2 | X | C | B | A | A | A | X | B | A | A | ||
| Hydrogen Peroxide – 90% H2O2 | C | B | X | C | A | A | A | X | A | |||
| Nitric Acid — 10% HNO3 | C | B | X | B | A | A | A | A | X | A | A | A |
| Nitric Acid — 25% HNO3 | C | C | X | B | A | A | 20%B | X | X | A30% | A | A |
| Nitric Acid — 35% HNO3 | C | X | X | C | A | A | X | X | 50%A | B | A | |
| Nitric Acid — 50% HNO3 | C | X | X | X | A | A | C | X | X | A | C | A |
| Nitric Acid — 70% HNO3 | X | X | X | X | A | A | X | A | A | |||
| Nitric Acid (Conc.) HNO3 | X | X | X | X | B | A | C | A | X | A | X | A120º |
| Nitric Acid (Red Fuming) | X | X | X | X | B | A | X | A | X | A | X | C |
| Phosphoric Acid — 10% H3PO4 | A | B | A | A | A | A | A | X | X | A | A120º | A |
| Phosphoric Acid — 20% H3PO4 | A | B | C | A | A | A | A | X | X | A212º | A120º | A |
| Phosphoric Acid — 50% H3PO4 | A | B | X | B | A | A | 45%B | X | X | A | A120º | A |
| Phosphoric Acid (Conc.) H3PO4 | C | B | X | B | A | A | X | X | A212º | A120º | A | |
| Sulfuric Acid 10% H2SO4 | B | A | B | A | A | A | A | X | X | A | A | A |
| Sulfuric Acid 25% H2SO4 | X | B | C | B | A | A | A | X | X | B | A | A |
| Sulfuric Acid 50% H2SO4 | X | B | C | B | A | A | A | X | X | X | A | A150º |
| Sulfuric Acid 60% H2SO4 | X | C | X | B | A | A | A | X | X | X | A | A150º |
| Sulfuric Acid 75% H2SO4 | X | X | X | C | A | A | A | X | C | C | A | A150º |
| Sulfuric Acid 95% H2SO4 | X | X | X | C | A | A | A | X | B | A | X | A120º |
| Sulfuric Acid (Conc.) H2SO4 | X | X | X | C | A | A | 98%B | X | B | B | X | A120º |
| Sulfuric Acid (Fuming) H2SO4 | X | X | X | X | B | A | C | X | B | |||
Aşağıdaki tablo, akışkana göre pompa seçimi için endüstride karşılaşılan tüm temel akışkan grupları için en doğru pompa türünü, malzeme seçimini ve kritik tasarım kriterlerini tek bakışta özetlemektedir:
| Akışkan Grubu | Tipik Örnekler | Viskozite / Yapı | En İdeal Pompa Tipi | Öne Çıkan Malzeme ve Sızdırmazlık | Kritik Seçim Kriteri |
|---|---|---|---|---|---|
| İnce Sıvılar | Temiz Su, Alkol, Glikol | 1 – 100 cSt / Newton Tipi | Santrifüj Pompa | Döküm Demir / AISI 304, Tekli Mekanik Salmastra | Yüksek Hidrolik Verim, Uygun Debi/Basınç |
| Yoğun Akışkanlar | Bal, Çikolata, Reçine, Tutkal | 100 – 1.000.000 cSt / Non-Newtonian | Dişli veya Loblu Pompa | AISI 316L, Isıtma Ceketli Gövde Tasarımı | Düşük Devir, Isıtma İhtiyacı, Moleküler Koruma |
| Agresif Kimyasallar | Sülfürik Asit, HCl, Kostik | Korozif, Aşındırıcı Asitler | Manyetik Kaplinli Plastik Pompa veya AODD | PP, PVDF veya PTFE Kaplama, Salmastrasız (Sızıntısız) | Kimyasal Malzeme Uyumluluğu, Sıfır Sızıntı |
| Atık ve Çamurlu Su | Kanalizasyon, Foseptik, Bulamaç | Katı Parçacıklı, Lifli, Kumlu | Vorteks veya Öğütücülü Dalgıç Pompa | Yüksek Kromlu Döküm, Bıçak Mekanizması | Katı Parça Geçiş Çapı (mm), Aşınma Direnci |
| Hassas / Dozaj | Klor, İlaç, Katkı Maddeleri | Kesme Hassasiyeti olan, Ölçülü | Peristaltik veya Diyaframlı Dozaj Pompası | EPDM / Viton Hortum ve Diyafram, Dijital Kontrol | Stroksel Hassasiyet, Tam Ölçüm Toleransı |
| Uçucu / Sıcak Sıvılar | Benzin, Solvent, Kızgın Yağ | Yüksek Buhar Basıncı / Yüksek Isı | Manyetik Kaplinli Santrifüj veya Türbin Pompa | Metal Körük, Ex-proof Motor, Karbon-Silisyum | NPSH Hesabı (Kavitasyon Kontrolü), Patlama Koruması |
⚙️ Akışkan Özellikleri Belirlendikten Sonra Motor Gücü Hesabı
Sıvının tipi ve malzemesi seçildikten sonra, akışkana göre pompa seçimi adına o akışkanı basabilmek için gereken net motor mili gücü (kW) hesaplanmalıdır. Sıvının yoğunluğu sudan fazla ise motor gücü bu oran nispetinde artırılmalıdır. Gerekli mil gücü (P) şu formülle hesaplanır:
Formül:P (kW) = (Q x H x ρ) / (367 x η)
- Q: Prosesin ihtiyacı olan Debi (m³/saat).
- H: Toplam Dinamik Başlık / Basma Yüksekliği (Metre cinsinden geometrik yükseklik + boru ve vana sürtünme kayıpları).
- ρ: Akışkanın Yoğunluğu (kg/dm³ veya Özgül Ağırlığı).
- η: Pompanın katalogda belirtilen hidrolik verimlilik yüzdesi (Örn: %75 verim için 0.75 alınır).
❓ Sıkça Sorulan Sorular (SSS)
1. Yoğun akışkanlar için seçilen pompanın devri neden düşük olmalıdır?
Yüksek viskoziteli sıvılar (bal, tutkal vb.) yüksek hızda döndürüldüklerinde pompa içinde çok büyük iç sürtünmelere ve kesme gerilimlerine yol açar. Bu durum motorun aşırı akım çekerek yanmasına veya akışkanın yapısının bozulmasına neden olur. Bu yüzden pozitif deplasmanlı pompalar genellikle kayış-kasnak veya redüktör yardımıyla 200 – 500 RPM gibi düşük devirlerde çalıştırılır.
2. Gıda pompasında CIP (Clean-in-Place) uyumluluğu ne anlama gelir?
Gıda ve ilaç sektöründe pompalanan süt, ayran gibi sıvılar hat durduğunda bakteri üretebilir. CIP uyumluluğu, pompanın yerinden sökülmeden, sistem içinden gönderilen sıcak deterjanlı ve asidik temizleme sularıyla kendi kendini tamamen temizleyebilecek iç tasarıma (pürüzsüz yüzeyler, ölü nokta barındırmayan gövde) sahip olması demektir.
3. Pompanın paslanmaz çelik olması her sıvıya dayanacağı anlamına gelir mi?
Kesinlikle hayır. AISI 316 paslanmaz çelik, endüstride çok popüler olsa da özellikle hidroklorik asit, saf klor, asit çözeltileri ve yüksek klorürlü deniz sularında hızla oyuklaşma (pitting) korozyonuna uğrar ve delinir. Bu tarz sıvılarda paslanmaz metal yerine plastik (PP, PVDF) veya titanyum/hastelloy gibi süper alaşımlar seçilmelidir.
